DK2404程序過程控制儀是采用測量控制的工業過程控制儀表。具有測量和控制精度高等特點。支持9條工藝曲線，每條可設定24段程序曲線，可以實現24段曲線的過程控制，可以根據需要在24段曲線中實現繼電器動作輸出、5組PID調用等實用功能。實現曲線過程控制復雜需求。 本程序過程控制儀具有加熱和制冷雙輸出控制功能，輔助輸入通道具有：加熱器斷線報*功能、遠程DCS遙控設定設定值SV。雙傳感器高低溫切換功能。開關量光隔輸入2組，可以實現多種應用功能的靈活應用切換。本過程控制儀具有32種常用工業信號傳感器輸入功能。控制輸出類型有：繼電器、模擬線性信號、固態繼電器輸出（晶體管）、可控硅（可直接驅動5安以下電器設備）。本程序控制儀具有人機對話接口設計，按鍵操作簡單便捷。在程序曲線執行時
可以提示當前剩余時間和當前設定值等功能。
程序曲線本地編輯輸入簡單方便，程序段曲線具有掉電數據保持功能，上電報*免除功能。
采用控制算法適應多種運行工況。
1 . 控制周期：50mS/100mS
2 . 測量精度：0.1%FS（采用24位AD）
3 . 采樣速率：20Hz/10Hz
4 . 控制輸出：
模擬信號：4-20MA、0-20MA（<500Ω） 、0-10MA（<1kΩ）
繼電器：2A（250V AC）
固態繼電器（晶體管）：22V 20MA
可控硅：6A 250V AC
5 . LED數碼管：三排顯示
一排PV 5位，二排SV 5位，三排信息窗3位
6 . 信號測量輸入阻抗：電壓≥500KΩ，電流≤120Ω，熱電偶≥500KΩ
7 . 電阻采用三線制測量，信號傳輸導線每根線電阻不大于10歐
8 . 標準MODBUS RTU 通訊協議。兩線制RS485
校驗方式：無校驗、奇校驗、偶校驗
通訊速度：4800BPS、9600BPS、19200BPS
通訊地址范圍：1~247
9. 設備供電：86~260V AC (47~63HZ)
10. 隔離電壓：輸入、輸出、電源三者隔離電壓2300V AC /1MIN
11. 使用溫度：0~60℃
12. 儲存條件：溫度-40℃~80℃；濕度10%~90%RH
13. 外形尺寸：96*96mm(開孔尺寸92*92mm)
14.EMC標準：EN61326*
15. 安*標準：EN61010和UL3121
16. 防護等級：IP66
17. 功耗：7W
五位數碼管顯示和狀態顯示窗口
支持MODBUS RTU 通訊
支持9條工藝曲線，每條可設定24段程序曲線
分組PID，適合多種特性負載
遠程模擬設定、通訊控制、加熱器斷線保護等功能
支持PT1000等32種信號輸入
采用改進型DK PID算法，讓控制更細膩
帶傳感器饋電供電功能，抗干擾設計

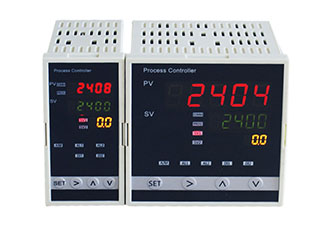

DK2404P
外形尺寸：96*96*90mm
開孔尺寸：92*92mm
DK2408P
外形尺寸：96*48*90mm
開孔尺寸：92*44mm
|
