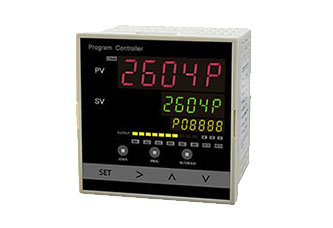

2600系列程序過程控制儀是采用測量控制設計的工業過程控制儀表。具有測量和控制精度高等特點。可以實現30段曲線的過程控制，可以根據需要在30段曲線中實現繼電器動作輸出、10組限幅功能和5組PID調用等實用功能。實現曲線過程控制的復雜需求。
本程序過程控制儀具有加熱和制冷雙輸出控制功能，也可以作雙回路溫度、濕度控制功能。
輔助輸入通道具有：加熱器斷線報*功能、遠程DCS遙控設定設定值SV、濕度傳感器輸入
開關量光隔輸入3組，可以實現多種應用功能的靈活應用切換。
本過程控制儀具有29種常用工業信號傳感器輸入功能。
控制輸出類型有：繼電器、模擬線性信號、固態繼電器輸出（晶體管）、可控硅（可直接驅動5安以下電器設備）。
本程序控制儀具有人機對話接口設計，按鍵操作簡單便捷。具有功率輸出指示進度條。在程序曲線執行時可以提示當前剩余時間和當前設定值等功能。程序曲線本地編輯輸入簡單方便，具有掉電保持功能。上電報*免除功能。采用控制算法適應多種運行工況。
1 . 控制周期：50mS/25mS
2 . 測量精度：0.1%FS（采用24位AD）
3 . 采樣速率：20Hz/40Hz
4 . 控制輸出：
模擬信號：0-20MA 、4-20MA（<500Ω）、0-10MA（<1kΩ）
繼電器：2A（250V AC）
固態繼電器（晶體管）：22V 20MA
可控硅：6A 250V AC
5 . LED數碼管：三排顯示
一排PV 5位，二排SV 5位，三排信息窗6位
6 . 信號測量輸入阻抗：電壓≥500KΩ，電流≤300Ω，熱電偶≥500KΩ
7 . 電阻采用三線制測量，信號傳輸導線每根線電阻不大于10歐
8 . 標準MODBUS RTU 通訊協議。兩線制RS485
9 . 校驗方式：無校驗、奇校驗、偶校驗
10 . 通訊速度：4800BPS、9600BPS、19200BPS
11 . 通訊地址范圍：1~247
12 . 設備供電：86~260V AC (47~63HZ)
13 . 隔離電壓：輸入、輸出、電源三者隔離電壓2300V AC /1MIN
14 . 使用溫度：0~45℃
15 . 儲存條件：溫度-40℃~80℃；濕度10%~90%RH
1 6. 外形尺寸：96*96mm(開孔尺寸92*92mm)、48*96mm(開孔尺寸45*92mm)
17.EMC標準：EN61326*
18. 安*標準：EN61010和UL3121
19. 防護等級：IP66
20. 功耗：7W
五位數碼管顯示和狀態顯示窗口
支持MODBUS RTU 通訊
可設定30段程序曲線
采用改進型DK PID算法
分組加熱限幅功能，分組PID，適合各種特性負載
遠程模擬設定、通訊控制、加熱器斷線保護等功能
改進型快速PID控制

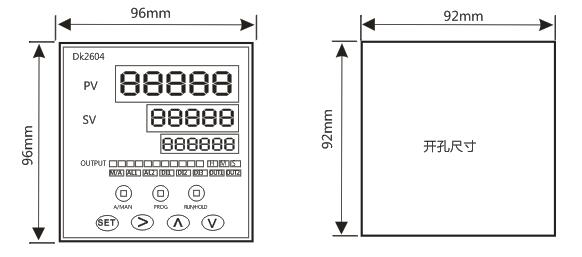

外形尺寸：96*96*90mm
開孔尺寸：92*92mm
|
